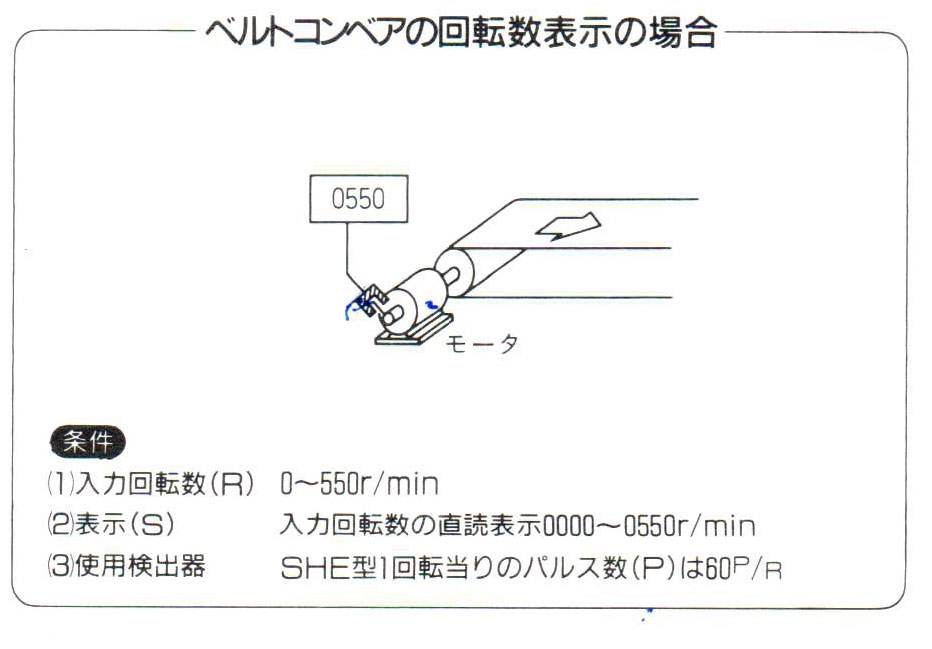

在輸送帶轉速顯示的情況下
(1)輸入轉速（R）0〜550 r / min
(2)顯示（S）輸入轉速直接指示0000 - 0550 r / min
(3)檢測器 SHE旋轉的脈衝數1回轉（P）為60P / R
|
|
|

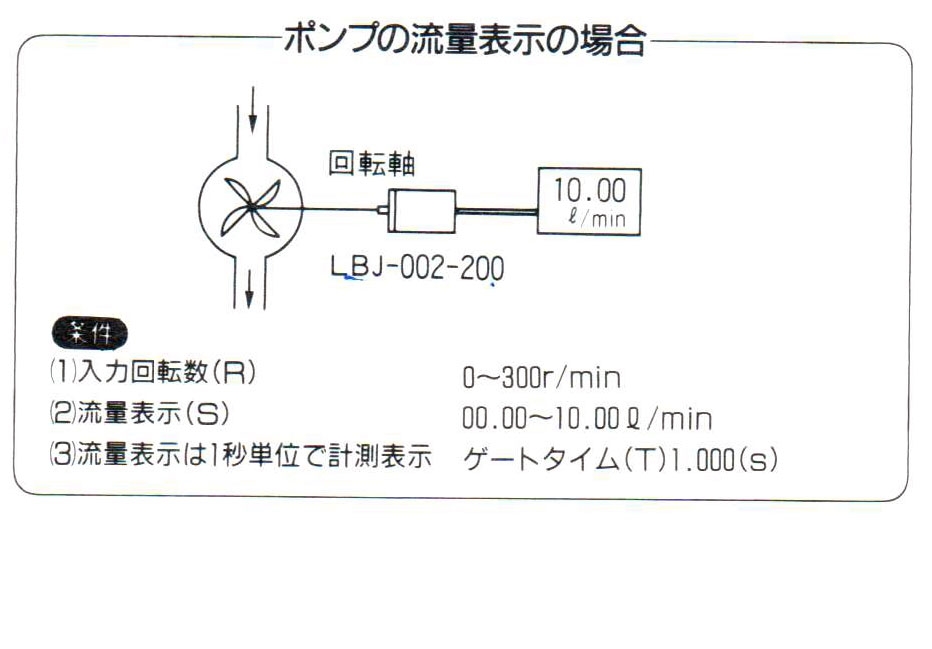

在泵的流量顯示的情況下
（1）輸入轉速（R）0〜300r / min
（2）流量指示器（S）00.00 - 10.00 l / m in
（3）計測量流量顯示1秒 取樣時間（ch）1.000（s）
|
 |
|
|
 |

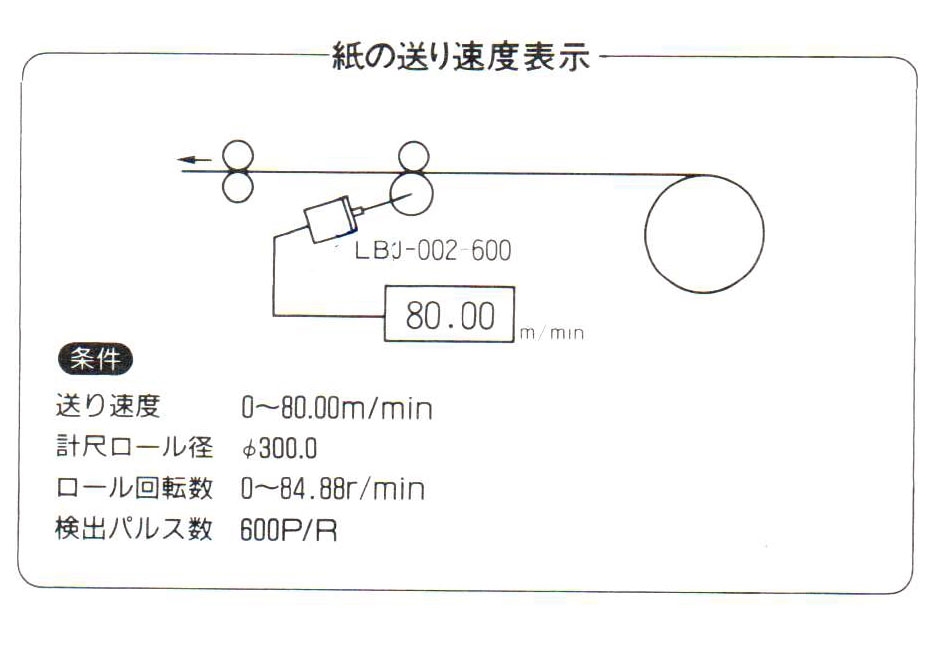

供紙速度顯示
進給速度 0〜80.00 m / min
滾筒徑 Ø 300.0
滾筒轉速 0~84.88r / min
檢測脈衝數600 P / R
|
|
|

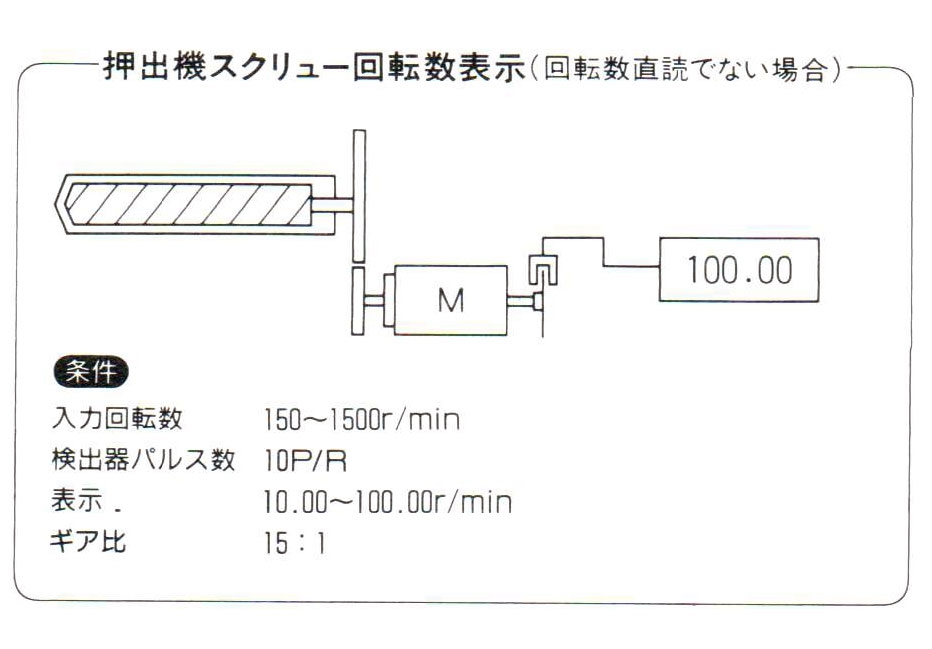

擠出機號碼顯示轉速（直接轉速時）
輸入轉速 150〜1500 r / min
檢測器脈衝數 10P / R
表示 10.00~100.00 r / min
齒輪比 15 : 1
|
 |
|
|
 |

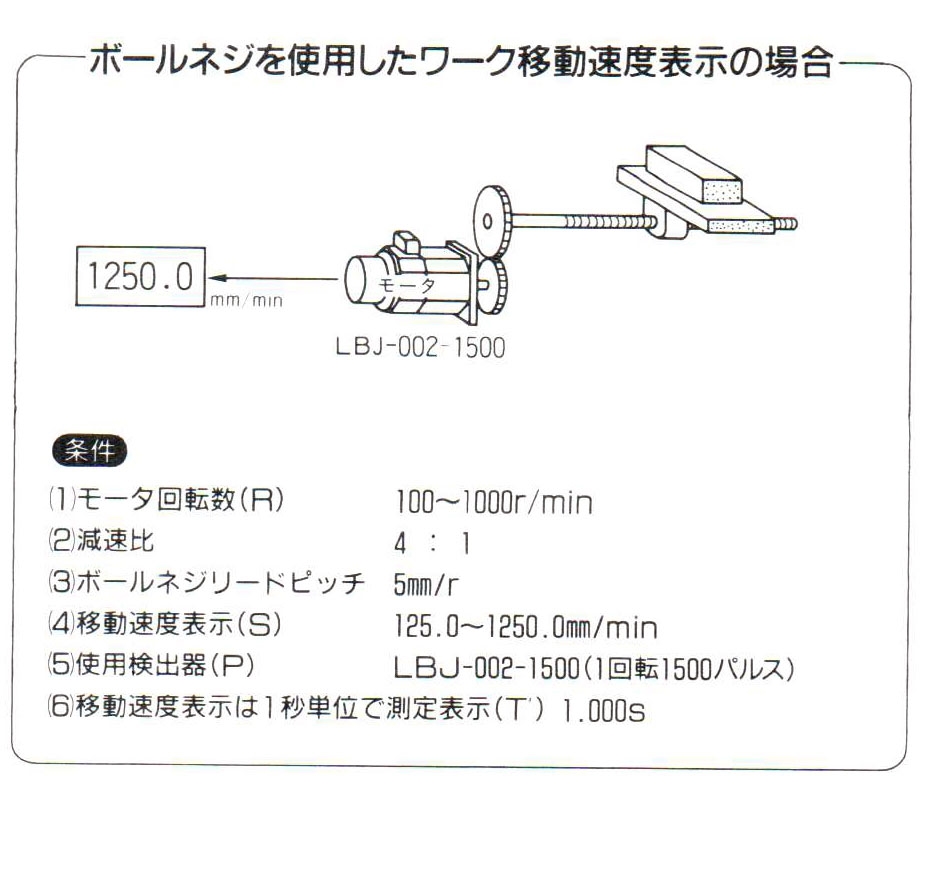

在使用滾珠螺槓顯示作業移動速度的情況下
（1）馬達轉速（R）100 - 1000 r / min
（2）減速比4：I
（3）滾珠螺槓導程 5mm/r
（4）移動速度顯示（S）125.0 ~ 1250.0mm / min
（5）使用編碼器（P）LBJ - 002 - 1500（1轉1500）
（6）移動速度顯示以1秒測量顯示（T）測量1.000秒
|
|
|

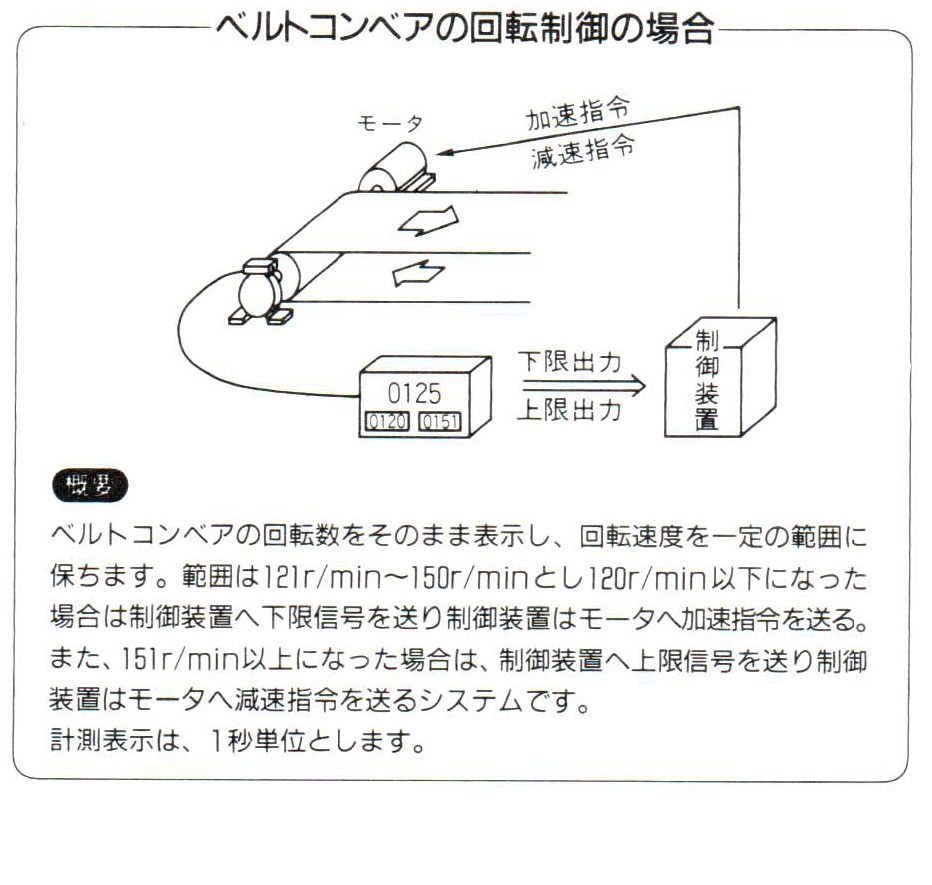

輸送帶轉速控制場合
皮帶輸送機的轉速顯示為原樣，轉速設定在一定範圍內
我會保留 範圍為121 r / min〜150 r / min小於120 r / min
如果是，則將下限信號發送到控制單元，控制單元向電機
發送加速指令。
另外，超過151r / min時，向控制裝置發送上限信號並進行
控制設備向馬達發送減速命令。
指示燈顯示為1秒。
|
