編碼器用語說明 1

用語	單位	解說
脈衝（近似矩形波）	_	方波。也稱為矩形波。

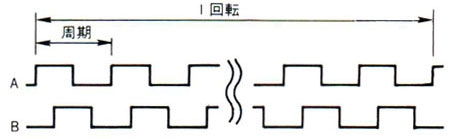

輸出脈衝數	P/R	當旋轉編碼器旋轉一圈時輸出要進行的脈衝週期數。在SH型傳感器中，當狹縫盤旋轉一次時，從傳感器輸出的脈衝週期數。

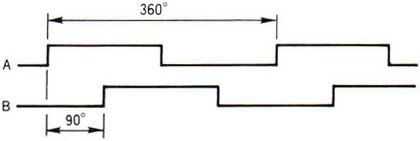

90•相位差2信號	_	電角度為90度的兩個信號。
波形比（佔空比）	%	當一個週期的波形取為100％時，“H” 水平或1“L”水平比。
上升時間（tr）下降時間（tf）	ns (μs)	10〜90％的輸出脈衝。
響應頻率	Hz	在輸入脈衝中，波形比，相位滿足規格的頻率。
參考振盪器	_	那些產生用作測量時間的參考的脈衝。
時鐘✓	_	以恆定間隔產生的脈衝序列給出時間參考。
定期操作	_	計算脈衝週期併計算。
取樣時間	s	測量輸入脈衝的時間。
取樣脈衝	_	要測量的輸入脈衝“。
微處理器	_	單元配置使用微處理器。
存儲方式	_	一種暫時存儲先前數據並在數據轉換時顯示它的方法。（也稱為鎖存器）。
暫停時間	_	從信號測量時間到下一次信號測量的時間。
零抑制	_	在顯示的數值中不顯示不必要的零。

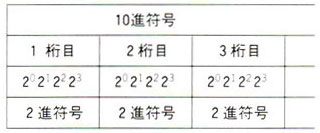

BCD碼	_	Binary Coded Decimal 2進制編碼10進制代碼。通過將10進制代碼的每個數字單獨轉換為2進制代碼而獲得的代碼。
正邏輯輸出（有效高）	_	共接點為高電壓。
負邏輯輸出（激活低）	_	共接點為低電壓。
