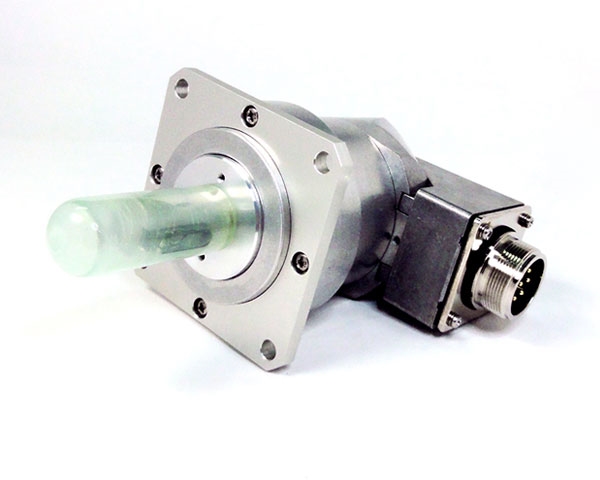

ROD 630 增量型編碼器
- 型式：HEIDENHAIN | 出軸型
- 出力方式：HTL 互補式 (Push-pull) (Complementary)
- 下載檔案
商品詳細介紹Product Introduction
| 規格 |
| 尺寸 |
外徑66mm / 長度76mm / 軸徑 15.0mm |
| 脈波數高達 |
5000P/R |
| 軸承最大轉數 |
≦ 6000 min |
| 保護等級 |
IP66 |
| 輸入電壓 |
10.8V~26.4V
≦ 70 mA |
| 產品型號 |
| ROD 630 1024 |
ROD 630 300 |
| ROD 630 900 |
ROD 630 3000 |
| ROD 630 5000 |
ROD 630 1200 |
| ROD 630 500 |
ROD 630 800 |
| ROD 630 2400 |
ROD 630 720 |
| ROD 630 450 |
IRS660-1500-819 |
| LF-60BM-C12F |
LF-819.2BM-05L |
| LF-240B-S90A |
LF-6BM-C12C |
| LF-100BM-S161 |
|
|
商品注意事項Product Notes
▲聯絡資訊:0905-236-898 / 04-23599792 sales@sumwoo.com.tw
▲請留意在用手拿取電纜線末端出蕊線時，請先排除體內靜電.
▲用焊錫焊接以及相關電動工具安裝時，請務必將安裝工具連接於接地線.
▲電纜線配管時，請勿和動力配線及雜訊多之管線一同收納.
▲編碼器之傳輸距離會隨著出力回路以及應答週波數不同變化.訊號異常時多留意.訊號傳輸距離較長時，推薦使用線性出力型編碼器.
▲安裝時請注意編碼器之供應電源之電壓值以及正負極有無接錯，接錯時，容易導致編碼器短路.
▲在安裝端子盤以及電纜接頭時，請按照安裝指示進行.
▲在接點上，請使用金屬製外箱以及金屬連接器，以防止外部雜訊干擾，接點直接曝露在外的情況下，請注意避免結霜以及水氣干擾.
▲電纜線延長的情況下，請使用蕊線斷面積大一些的線材，以確保信號傳輸.
▲出力訊號線沒有使用的前提下，請將結線絕緣包紮.請勿和其它接地線並聯，以免短路導致故障.
▲金屬網線和本體串聯，電纜線末端視情況接地處理.
▲安裝之後，請再次確認訊號及結線之間有無接錯，如結線有誤，可能導致機械設備錯誤動作，造成危險.
