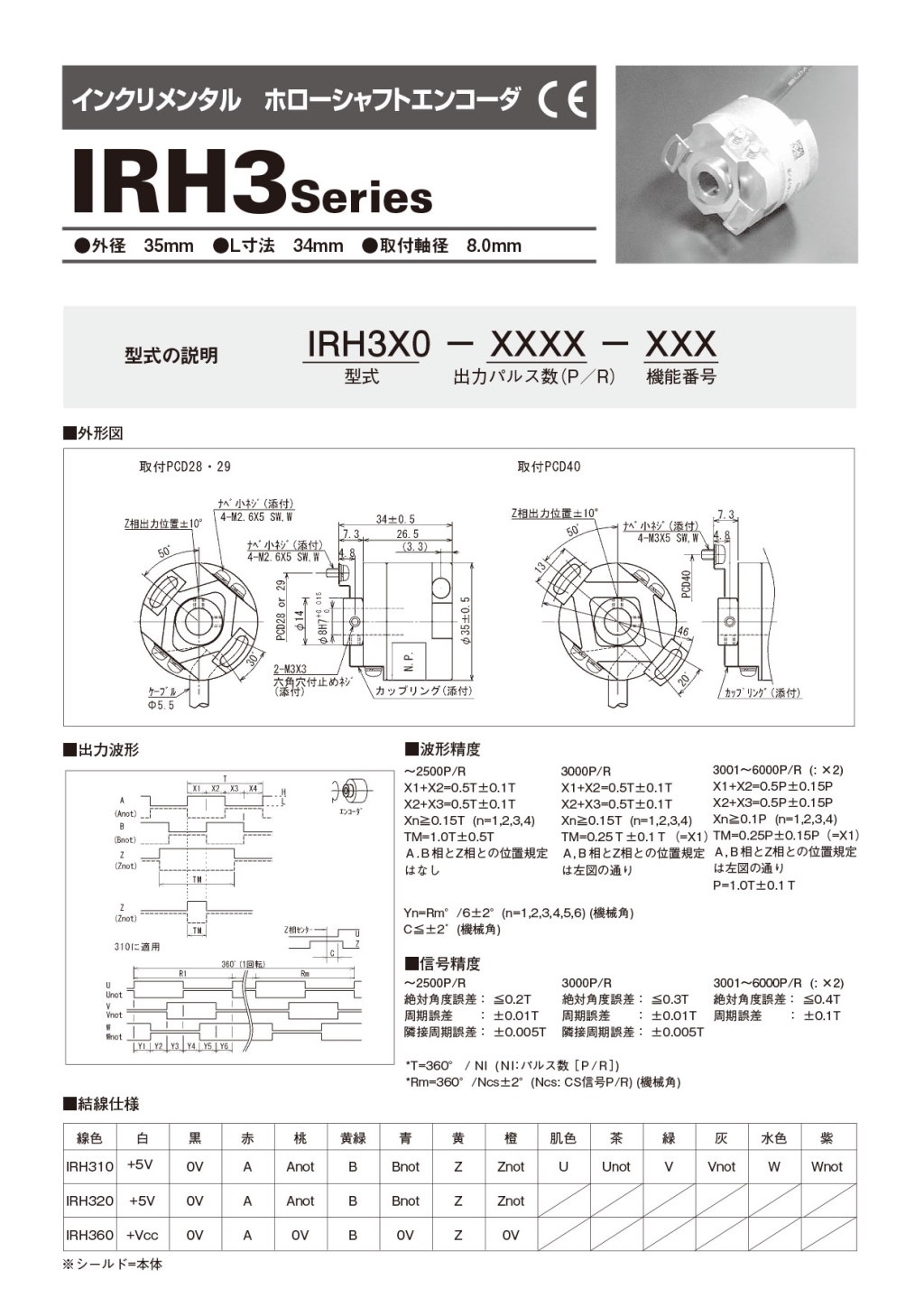

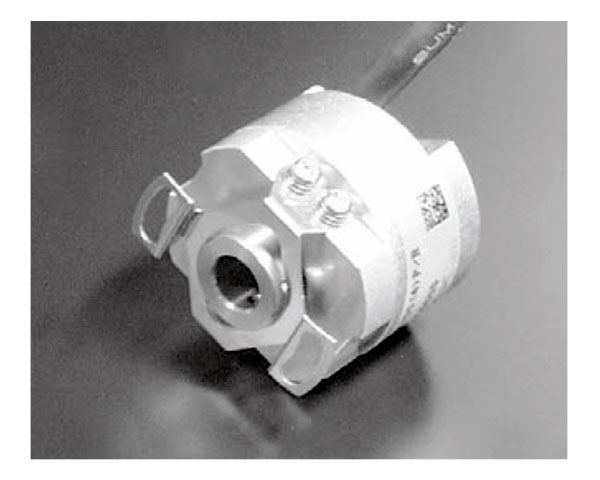

IRH3 Series 增量型編碼器
- 型式：SUMTAK | 中空型
- 出力方式：TTL線性出力/長線驅動 (Line driver)
- 下載檔案
商品詳細介紹Product Introduction
| 規格 |
| 尺寸 |
外徑35mm / 長度 34.7mm / 孔徑 8.0mm |
| 脈波數高達 |
5000 P/R |
| 軸承最大轉數 |
≦ 6000 min |
| 保護等級 |
IP66 |
| 輸入電壓 |
5V ± 10%
≦ 70 mA |
| 產品型號 |
| IRH320-200-017 |
IRH320-2048-002 |
| IRH320-2500-017 |
IRH320-2500-002 |
| IRH320-360-002 |
IRH320-600-002 |
| IRH320-1000-002 |
IRH320-1024-002 |
| IRH321-1024-002 |
IRH321-2000-002 |
| IRH321-4096-002 |
IRH310-2000-004 |
| IRH310-2000-006 |
IRH310-5000-506 |
| IRH350-1024-014 |
IRH350-200-014 |
| IRH350-2500-014 |
IRH350-1000-014 |
| IRH350-500-014 |
IRH360-1000-016 |
| IRH360-300-016 |
IRH360-360-016 |
| IRH360-600-023 |
IRH360-100-016 |
| IRH360-1024-016 |
IRH360-2048-016 |
| IRH360-2500-016 |
IRH360-600-016 |
| IRH360-500-016 |
IRH360-5000-016 |
| IRH361-1024-016 |
IRH321-4096-002 |
| IRH520-10000 |
IRH520-1024-805 |
| IRH520-1200-014 |
IRH320-1000-002 |
| IRH320-1024-002 |
IRH320-2000-002 |
| IRH320-2000-017 |
IRH320-2048-002 |
| IRH320-2500-002 |
IRH320-2500-017 |
| IRH320-600-002 |
|
|
商品注意事項Product Notes
▲聯絡資訊:0905-236-898 / 04-23599792 sales@sumwoo.com.tw
▲請留意在用手拿取電纜線末端出蕊線時，請先排除體內靜電.
▲用焊錫焊接以及相關電動工具安裝時，請務必將安裝工具連接於接地線.
▲電纜線配管時，請勿和動力配線及雜訊多之管線一同收納.
▲編碼器之傳輸距離會隨著出力回路以及應答週波數不同變化.訊號異常時多留意.訊號傳輸距離較長時，推薦使用線性出力型編碼器.
▲安裝時請注意編碼器之供應電源之電壓值以及正負極有無接錯，接錯時，容易導致編碼器短路.
▲在安裝端子盤以及電纜接頭時，請按照安裝指示進行.
▲在接點上，請使用金屬製外箱以及金屬連接器，以防止外部雜訊干擾，接點直接曝露在外的情況下，請注意避免結霜以及水氣干擾.
▲電纜線延長的情況下，請使用蕊線斷面積大一些的線材，以確保信號傳輸.
▲出力訊號線沒有使用的前提下，請將結線絕緣包紮.請勿和其它接地線並聯，以免短路導致故障.
▲金屬網線和本體串聯，電纜線末端視情況接地處理.
▲安裝之後，請再次確認訊號及結線之間有無接錯，如結線有誤，可能導致機械設備錯誤動作，造成危險.
