商品明細

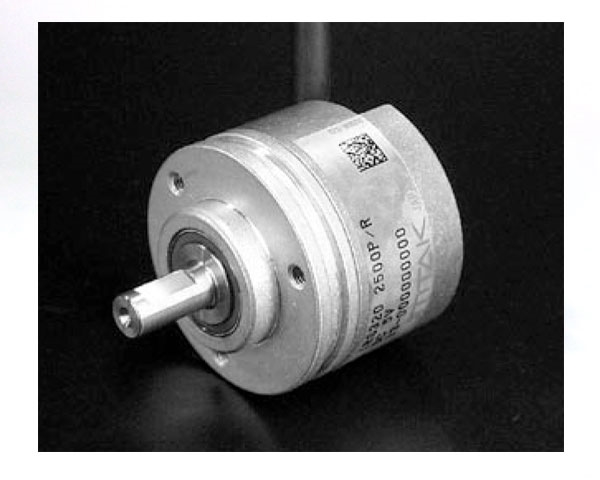

IRS3 Series 增量型編碼器
- 型式：SUMTAK | 出軸型
- 出力方式：HTL 互補式 (Push-pull) (Complementary)
- 下載檔案
商品詳細介紹Product Introduction
| 規格 |
| 尺寸 |
外徑35mm / 長度 27.5mm / 軸徑 6.0mm |
| 脈波數高達 |
8192P/R |
| 軸承最大轉數 |
≦ 6000 min |
| 保護等級 |
IP64(軸停止時IP66) |
| 輸入電壓 |
10.8V~26.4V
≦ 70 mA |
| 產品型號 |
| IRS320-1000-001 |
IRS320-2000-001 |
| IRS320-2500-001 |
IRS320-500-001 |
| IRS320-2500-001 |
IRS320-300-001 |
| IRS320-800-001 |
IRS320-100-005 |
| IRS320-2048-001 |
IRS320-2500-001 |
| IRS350-1000-012 |
IRS350-1024-004 |
| IRS350-1024-014 |
IRS350-2000-004 |
| IRS350-2048-004 |
IRS350-100-004 |
| IRS350-1000-004 |
IRS350-1000-012 |
| IRS350-1800-004 |
IRS360-2000-005 |
| IRS350-360-004 |
IRS350-500-004 |
| IRS350-1000-004 |
IRS360-1000-005 |
| IRS360-1024-005 |
IRS360-2000-005 |
| IRS360-600-005 |
IRS360-1000-005 |
| IRS360-1024-005 |
IRS360-1200-005 |
| IRS360-200-005 |
IRS360-2000-005 |
| IRS360-2048-005 |
IRS360-300-005 |
| IRS360-400-005 |
IRS360-600-005 |
| IRS360-360-005 |
IRS360-600-005 |
|
商品注意事項Product Notes
▲聯絡資訊:0905-236-898 / 04-23599792 sales@sumwoo.com.tw
▲請留意在用手拿取電纜線末端出蕊線時，請先排除體內靜電.
▲用焊錫焊接以及相關電動工具安裝時，請務必將安裝工具連接於接地線.
▲電纜線配管時，請勿和動力配線及雜訊多之管線一同收納.
▲編碼器之傳輸距離會隨著出力回路以及應答週波數不同變化.訊號異常時多留意.訊號傳輸距離較長時，推薦使用線性出力型編碼器.
▲安裝時請注意編碼器之供應電源之電壓值以及正負極有無接錯，接錯時，容易導致編碼器短路.
▲在安裝端子盤以及電纜接頭時，請按照安裝指示進行.
▲在接點上，請使用金屬製外箱以及金屬連接器，以防止外部雜訊干擾，接點直接曝露在外的情況下，請注意避免結霜以及水氣干擾.
▲電纜線延長的情況下，請使用蕊線斷面積大一些的線材，以確保信號傳輸.
▲出力訊號線沒有使用的前提下，請將結線絕緣包紮.請勿和其它接地線並聯，以免短路導致故障.
▲金屬網線和本體串聯，電纜線末端視情況接地處理.
▲安裝之後，請再次確認訊號及結線之間有無接錯，如結線有誤，可能導致機械設備錯誤動作，造成危險.
