商品明細

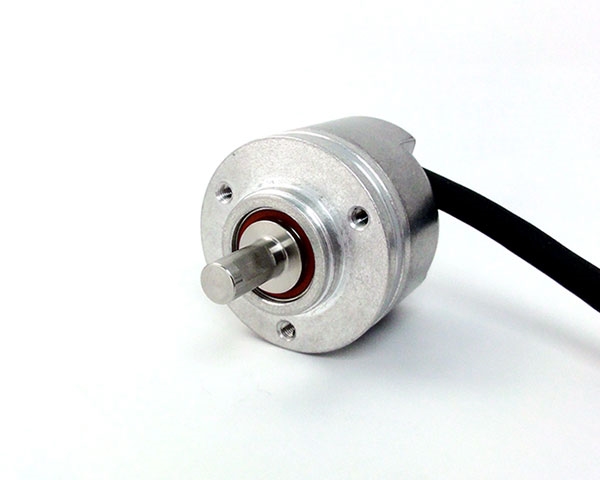

ROD 1020 增量型編碼器

  • 型式:HEIDENHAIN | 出軸型
  • 出力方式:TTL 線性出力/長線驅動 (Line driver)
  • 下載檔案

商品詳細介紹Product Introduction

規格
尺寸 外徑35mm / 長度 27.5mm /  軸徑 6.0mm
脈波數高達 8192P/R
軸承最大轉數 ≦ 6000 min
保護等級 IP64(軸停止時IP66)
輸入電壓  5V ± 10%
  ≦ 70 mA




產品型號
ROD 1020 2000 ROD 1020 1000
ROD 1020 500 ROD 1020 2500
ROD 1020 1024 ROD 1020 2048
ROD 1020 1800 ROD 1020 600





商品注意事項Product Notes

▲聯絡資訊:0905-236-898 / 04-23599792 sales@sumwoo.com.tw
請留意在用手拿取電纜線末端出蕊線時,請先排除體內靜電.
用焊錫焊接以及相關電動工具安裝時,請務必將安裝工具連接於接地線.
電纜線配管時,請勿和動力配線及雜訊多之管線一同收納.
編碼器之傳輸距離會隨著出力回路以及應答週波數不同變化.訊號異常時多留意.訊號傳輸距離較長時,推薦使用線性出力型編碼器.
安裝時請注意編碼器之供應電源之電壓值以及正負極有無接錯,接錯時,容易導致編碼器短路.
在安裝端子盤以及電纜接頭時,請按照安裝指示進行.
在接點上,請使用金屬製外箱以及金屬連接器,以防止外部雜訊干擾,接點直接曝露在外的情況下,請注意避免結霜以及水氣干擾.
電纜線延長的情況下,請使用蕊線斷面積大一些的線材,以確保信號傳輸.
出力訊號線沒有使用的前提下,請將結線絕緣包紮.請勿和其它接地線並聯,以免短路導致故障.
金屬網線和本體串聯,電纜線末端視情況接地處理.
安裝之後,請再次確認訊號及結線之間有無接錯,如結線有誤,可能導致機械設備錯誤動作,造成危險.
